踏入4月，全國各地陸續(xù)進入雨季，連綿的梅雨天氣也會光臨長江中下游地區(qū)。降雨集中，濕度大是雨季最主要的特征，通常濕度可達90%以上。在這樣的高濕環(huán)境下，發(fā)白是家具涂裝最常見的問題，甚至有些平時施工穩(wěn)定、效果正常的工藝，也會出現發(fā)白的棘手問題。
發(fā)白是油漆在施工過程、干燥過程或干燥后漆膜呈現乳白色，或木紋、底材、底色發(fā)蒙，出現不清晰的現象。
發(fā)白有兩種情況： 一是濕膜發(fā)白，即涂裝后立即發(fā)白，但漆膜干燥后，發(fā)白有可能會部分或者全部消失，也有可能依然發(fā)白;二是施工時沒有發(fā)白，但在晾干過程或干后變白，其中，干后發(fā)白還包括待干后不發(fā)白，但在家具儲存和使用中產生的發(fā)白，也稱后期干膜發(fā)白。

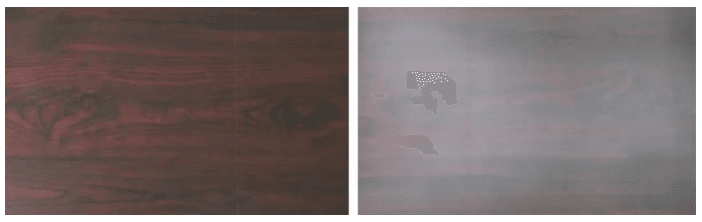

正常效果(左) 干膜發(fā)白(右)
雖然發(fā)白的現象呈多樣性，但從形成機理看，核心原因只有一個：涂裝中混入相容性差的物質，如油性漆混入水或其他雜質。接下來我們將從形成機理的角度，對如何預防和處理濕膜發(fā)白、干膜發(fā)白及后期干膜發(fā)白，為您提供思路與解決方法。

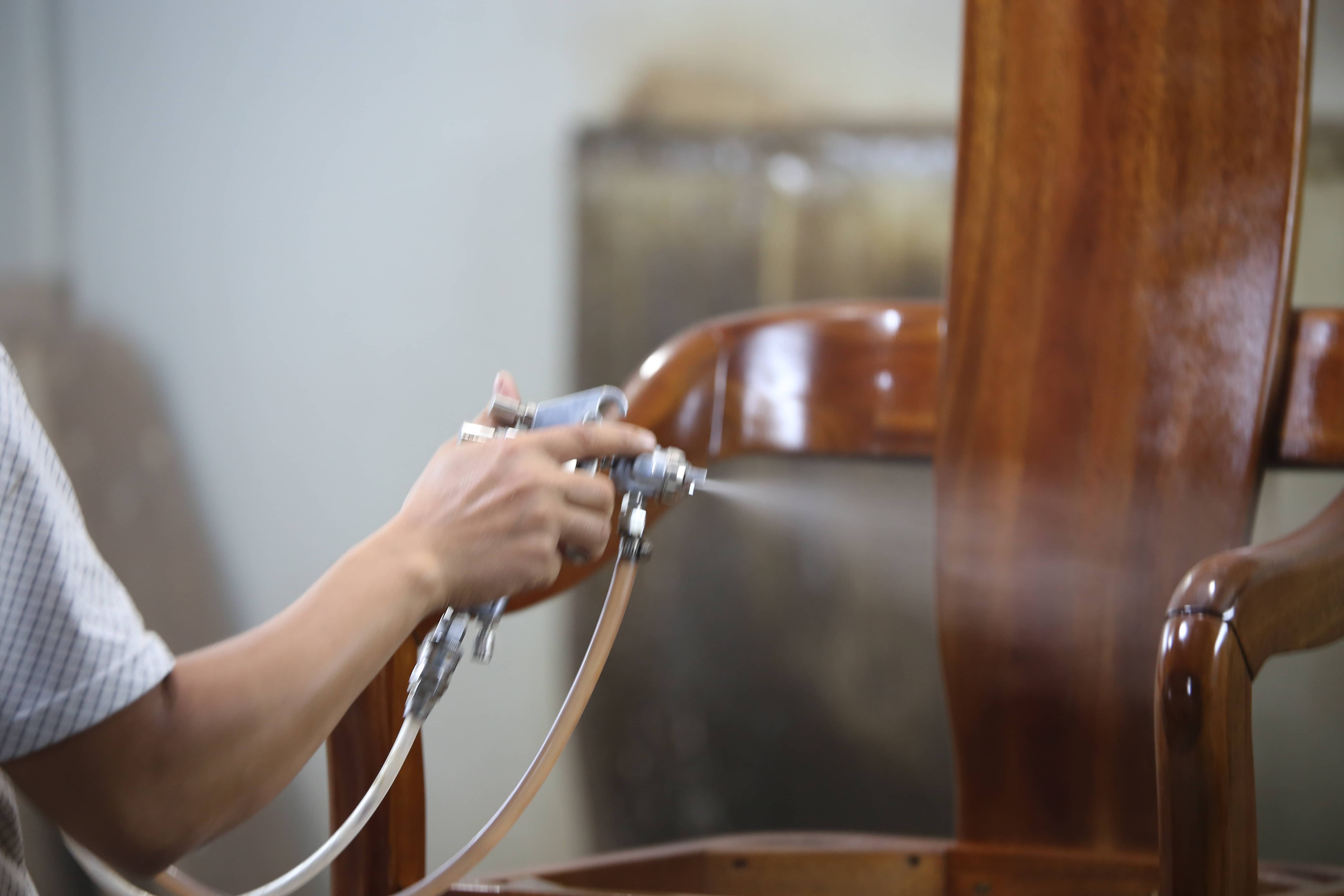

01濕膜發(fā)白
濕膜發(fā)白通常是高溫、高濕環(huán)境引起的，也是可逆的，一般通過恰當的待干處理，可以使干膜恢復正常。關于濕膜發(fā)白的預防與處理，可從以下5方面入手：
1、當溫濕度較高時，噴房和干燥室有裝控溫控濕設備的，可將溫濕度調整為如下范圍后，進行施工：噴房：5℃≤溫度≤35℃，濕度≤75%;
干燥室：25-50℃，濕度≤75%。
2、如果噴房沒有控溫控濕設備，在出現濕膜發(fā)白后，無論是油性漆還是水性漆，在表干后，可使用干燥室干燥，通過適宜的溫濕度調整，讓漆膜中的水分得到充分揮發(fā)，獲得正常的漆膜效果。
3、NC漆和PU漆可通過加入化白水，即慢干溶劑，延長涂膜表干時間，讓混入涂料中的水分有足夠時間揮發(fā)。
NC漆：先將化白水加入NC稀釋劑中攪勻，再將稀釋劑正常加入漆中，加入量為：NC稀釋劑：化白水=9：1(重量比)。最大加入量為稀釋劑的20%。
PU漆：在調配底、面漆的稀釋劑中加入化白水，加入量不超過稀釋劑的35%。
4、溫濕度較高時，PE漆不建議使用含粉量較高的產品，如需使用，建議薄噴多遍，同時需保持適宜的干速。
5、當濕度高于85%，對于噴房和待干房沒有裝控溫控濕設備的家具廠，建議停止施工。
02干膜發(fā)白
干膜發(fā)白是不可逆的，需磨掉發(fā)白涂層重涂處理，浪費人工、物料、時間，增加生產成本，延長生產周期，給家具生產和質量造成很大影響。如何有效避免干膜發(fā)白，要根據上述核心原因，從影響干膜發(fā)白的5要素【涂料-基材-環(huán)境-設備-施工】，進行預防與處理。
1、涂料質量靠譜，并配套使用
(1)選擇質量有保證的涂料;
(2)產品配套使用：主漆、固化劑、稀釋劑建議配套使用，并按標準配比調配;
(3)固化劑遇水能產生反應后增稠變渾，所以開罐后如未使用完需密封保存。

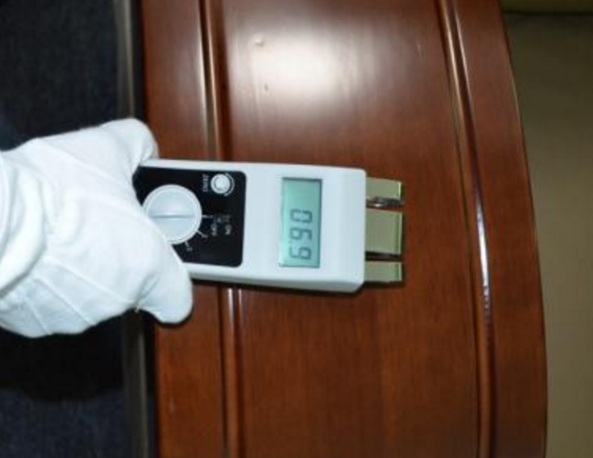

2、基材含水率處理與封閉木材要根據季節(jié)干燥到適當的含水率：
(1)春夏季節(jié)南方控制在12-16%左右，北方控制在10-12%左右;
(2)秋冬季節(jié)南方控制在10-12%左右，北方控制在8-10%左右。
(3)貼紙家具的膠水需干透，含水率處理同上。并且需對基材進行封閉處理，防止基材吸收水分，引起干膜發(fā)白。
3、避免高溫高濕涂裝
使用溫濕計檢測溫濕度，適宜的涂裝溫濕度為：5℃≤溫度≤35℃，濕度≤75%;干燥室溫度：25-50℃，濕度≤75%。超過上述范圍則屬于高溫高濕涂裝，濕度高于85%時，建議停止施工。
4、確保除濕設備正常運轉
定時檢查空氣壓縮機和油水分離器的運轉與效果，并及時除去壓縮空氣中的水分。
5、正確的施工操作

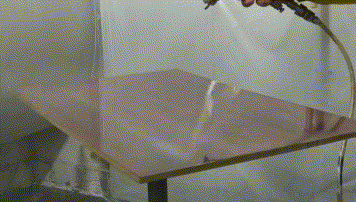

(1)濕度變高時，應控制噴涂厚度，尤其是家具的溝槽部位，采用“薄涂多次”施工;
(2)避免水分、手汗對漆膜的污染;
(3)水磨后板面及水性膩子需干透;
(4)避免打磨后放置時間過長，基材吸收水分致含水率升高。
03后期干膜發(fā)白
后期干膜發(fā)白是緩慢發(fā)生的，一般出現在涂裝結束后2個月到半年之間。最容易發(fā)生后期發(fā)白的涂料有PE、PU和溶劑型UV漆，其中，PE最為常見，尤其是在厚涂或溝槽的部位。
那么，在預防與處理上，除了在涂裝過程要遵循以上5步，還與涂料的耐水性和家具的儲存及使用環(huán)境緊密相關，因家具儲存及使用環(huán)境千差萬別，使得該因素很難控制，所以更有效的途徑是選擇有通過耐水性和使用環(huán)境嚴格模擬測試的涂料，例如嘉寶莉家具漆的產品，從而降低后期干膜發(fā)白產生的概率。
以上就是我們對3種發(fā)白現象的預防與處理方法。關于發(fā)白，您在涂裝中有遇到嗎?歡迎在留言區(qū)分享，我們一起來探討。
