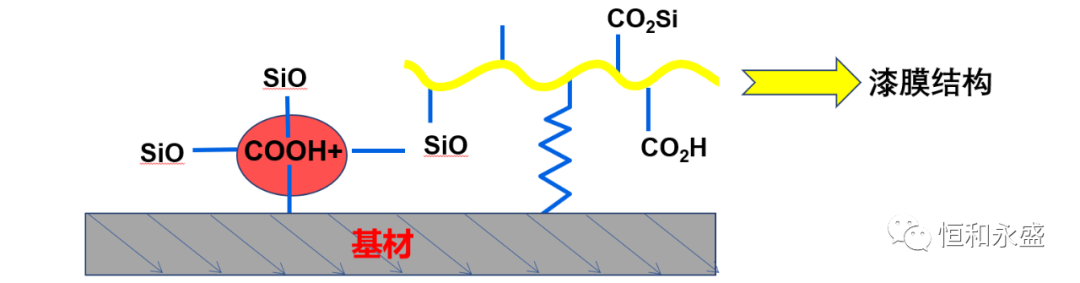

LR-319是一款改性有機(jī)硅純丙共聚乳液，采用無皂聚合工藝，乳液具有優(yōu)異的早期耐水性和耐黃變性能。
* 優(yōu)異的耐水白和水白恢復(fù)性
* 干濕膜色差低

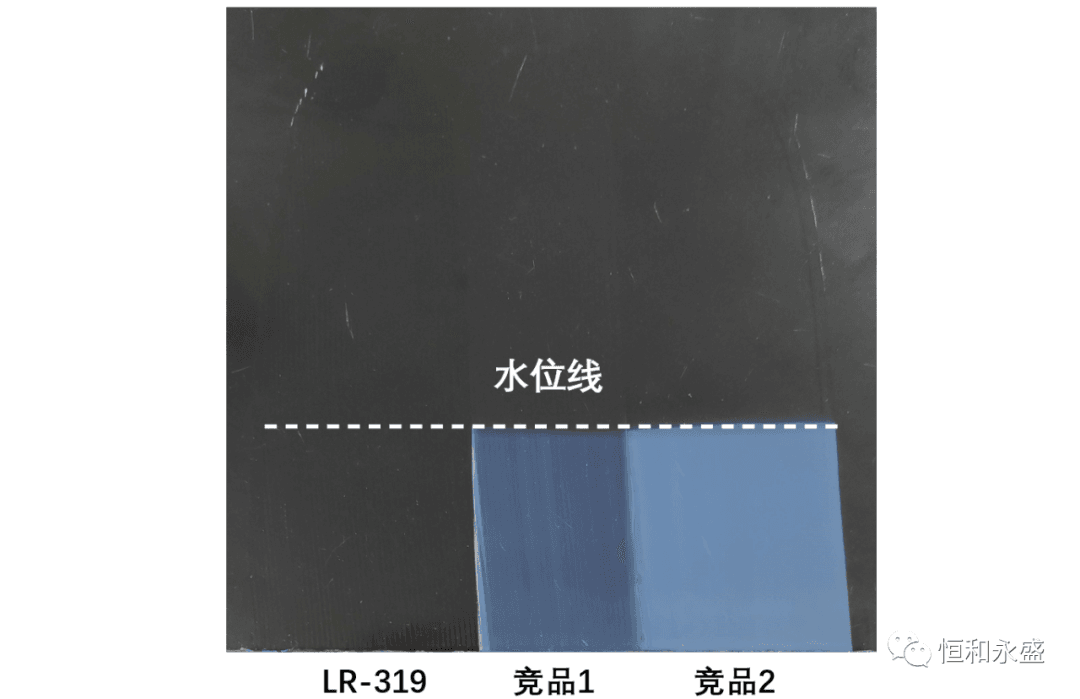

測試方法：LR-319與競品乳液用100μm的線棒刮涂在玻璃板上，在溫度23°c±2°c，濕度50%±5%的恒溫恒濕房養(yǎng)護(hù)24h，然后泡水48h，觀察水白情況。
測試小結(jié)：競品1與競品2泡水部分均泛白，而LR-319沒有明顯泛白現(xiàn)象，故LR-319的初期耐水性明顯好于競品。

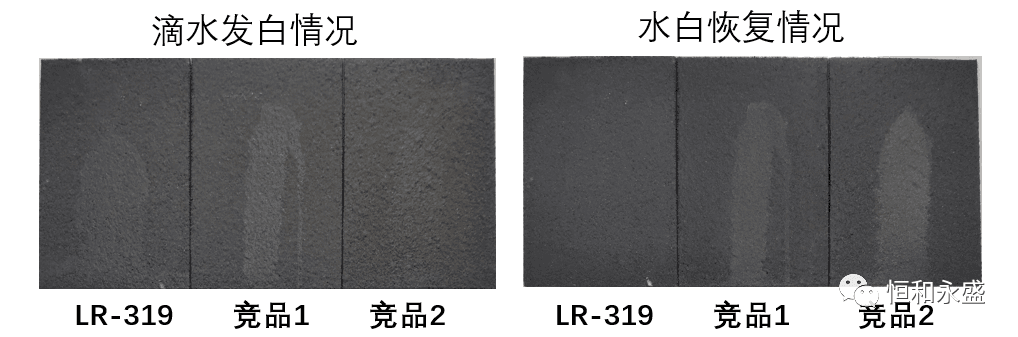

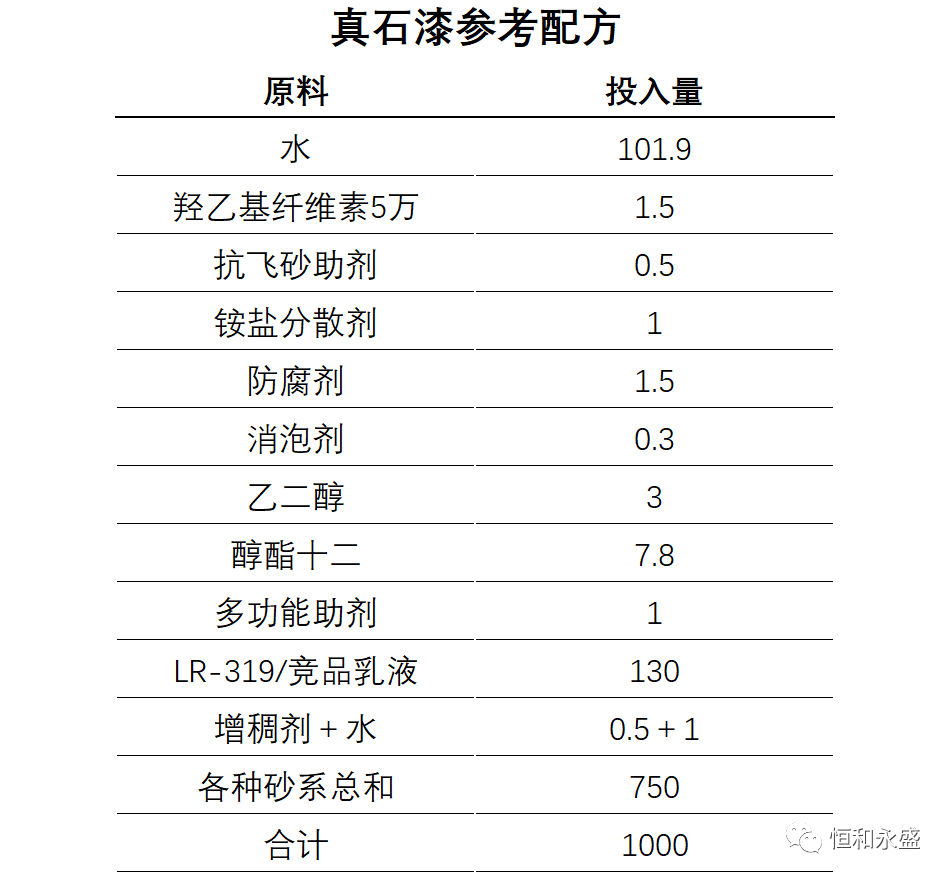

測試方法：按照參考配方制成真石漆板，在溫度23°c±2°c，濕度50%±5%的恒溫恒濕房養(yǎng)護(hù)24h后，滴水18h，再放于常溫養(yǎng)護(hù)4h，觀察滴水發(fā)白情況以及水白恢復(fù)情況。
測試小結(jié)：由實(shí)驗(yàn)測試結(jié)果可以看出，滴水后LR-319發(fā)白程度比競品輕，水白恢復(fù)性能也優(yōu)于競品。

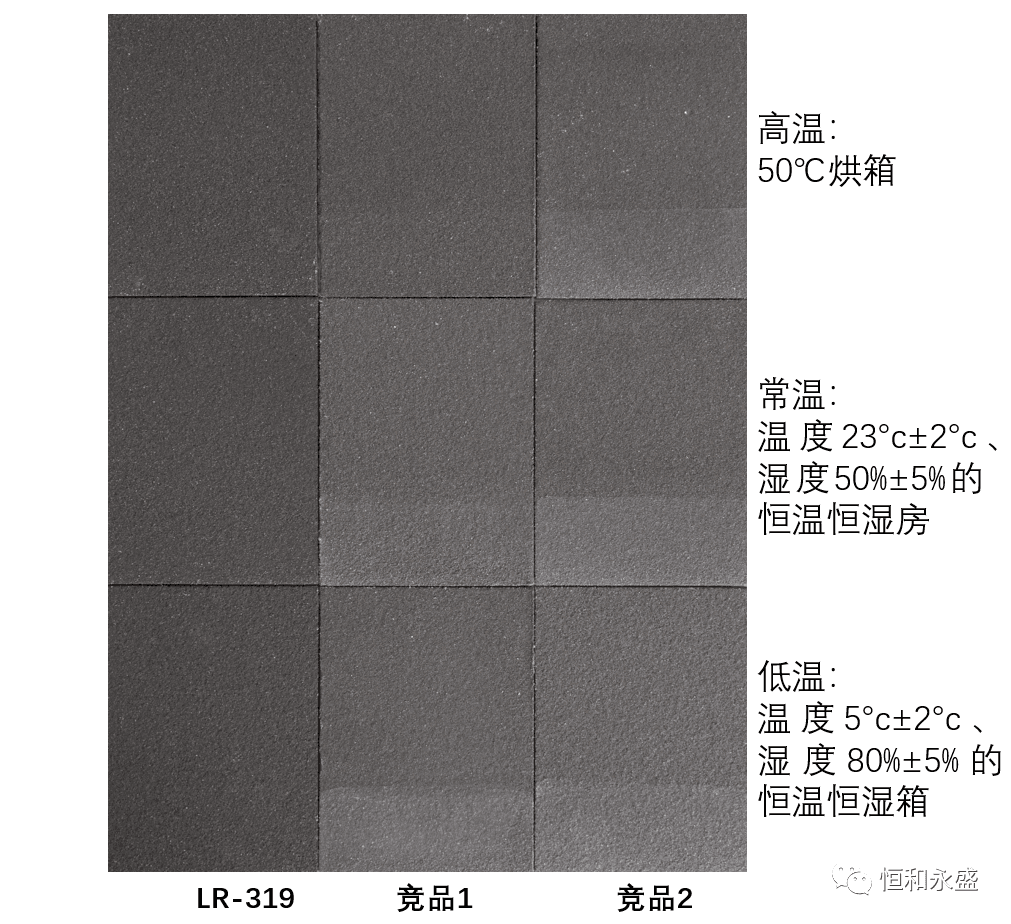

測試方法：按照參考配方制成真石漆板，在高溫、常溫、低溫三種不同環(huán)境下養(yǎng)護(hù)24h，然后泡水24h，觀察展色、高低溫色差及水白恢復(fù)情況。
測試小結(jié)：由實(shí)驗(yàn)測試結(jié)果可以看出，LR-319的展色性和高低溫色差、耐水性比競品好。

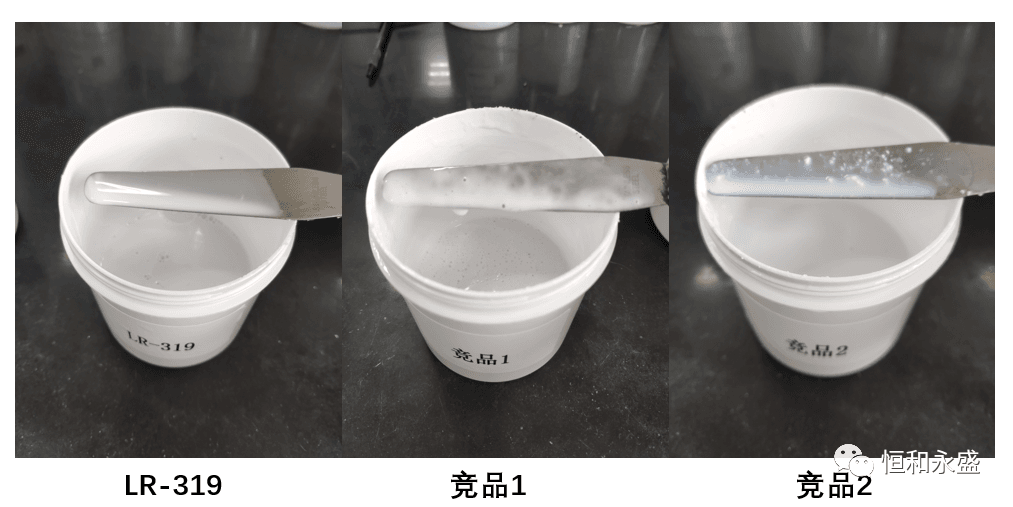

測試方法：根據(jù)參考配方制備真石漆，加入同等量的乳液與助劑，將轉(zhuǎn)速提高至2500RPM，在室溫狀態(tài)攪拌2h后，隨時(shí)觀察乳液狀態(tài)，記錄乳液發(fā)生絮凝、破乳的時(shí)間，狀態(tài)良好，則視為通過。
測試小結(jié)：LR-319乳液無發(fā)生絮凝、破乳，液體狀態(tài)良好，通過測試，故LR-319有優(yōu)異的機(jī)械穩(wěn)定性。
測試方法：根據(jù)參考配方制備真石漆，按國標(biāo)JG/T 24-2018測試，刮涂在馬口鐵上，制備5個(gè)試件，在溫度23°c±2°c，濕度50%±5%的恒溫恒濕房養(yǎng)護(hù)14天后，測試柔韌性。
測試小結(jié)：LR-319直徑φ50mm無裂紋，競品均有裂紋，故LR-319的柔韌性比競品好。
測試方法：根據(jù)參考配方制備真石漆，按國標(biāo)JG/T 24-2018測試，把真石漆刮涂在砂漿塊上，制備12個(gè)試件，在溫度23°c±2°c，濕度50%±5%的恒溫恒濕房養(yǎng)護(hù)14天后，測試粘結(jié)強(qiáng)度。
測試小結(jié)：由測試結(jié)果顯示，LR-319標(biāo)準(zhǔn)狀態(tài)下粘接強(qiáng)度≥0.6MPa，凍融循環(huán)后粘接強(qiáng)度≥0.4MPa，通過國標(biāo)JG/T24-2018標(biāo)準(zhǔn)，而競品未能通過國標(biāo)，故LR-319粘結(jié)強(qiáng)度比競品佳。
測試方法：根據(jù)參考配方制備真石漆，按國標(biāo)JG/T 24-2018測試，真石漆刮涂在砂漿塊上，制備5個(gè)試件，在溫度23°c±2°c，濕度50%±5%的恒溫恒濕房養(yǎng)護(hù)4天后，再放入50°恒溫箱中2天，取出在溫度23°c±2°c，濕度50%±5%的恒溫恒濕房養(yǎng)護(hù)1天后，測試吸水量。
測試小結(jié)：由測試結(jié)果顯示看出， LR-319與競品吸水量均小于2g，均能通過國標(biāo)。

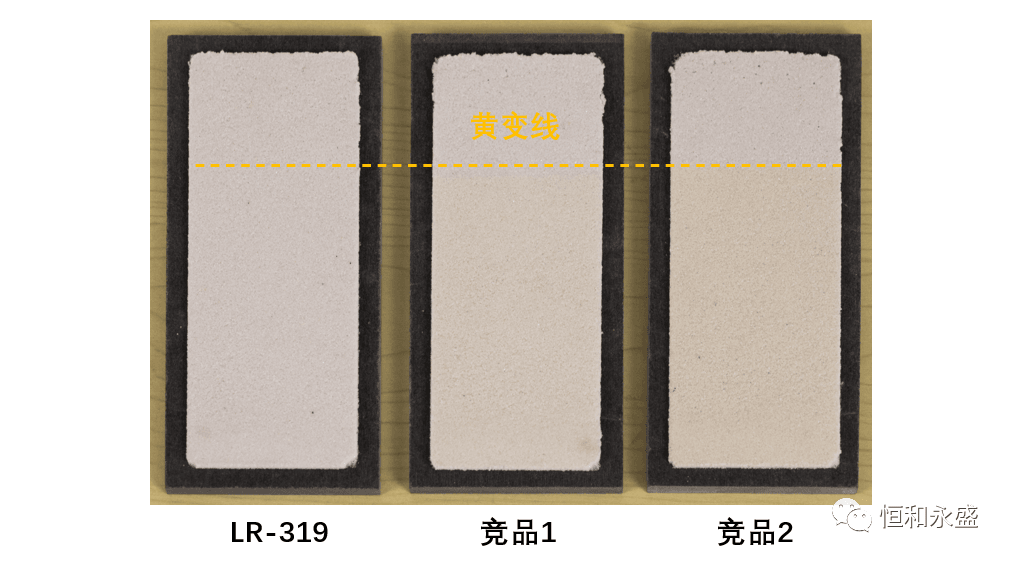

測試方法：按照配方制備真石漆樣板，在常溫養(yǎng)護(hù)7天后，取出放入氙燈光照600h， 觀察真石漆板表面變化并用色差儀測試黃變值。
測試小結(jié)：LR-319涂層不開裂、不起鼓、不剝落，粉化為0級(jí)，變色≤1級(jí)，而競品變色＞1級(jí)，故LR-319乳液具有優(yōu)異的耐黃變性能，可應(yīng)用于白色和淺色真石漆。
詳細(xì)產(chǎn)品信息，歡迎聯(lián)系咨詢：
江經(jīng)理：18910037129（微信同號(hào)）
劉先生：18818910001（微信同號(hào)）
