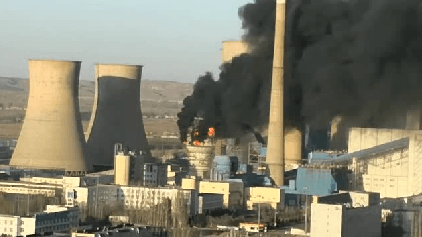

【中國涂料采購網(wǎng)】3月23日下午16時43分，正在新建施工中的國電元寶山發(fā)電有限責任公司2號機組脫硫吸收塔發(fā)生火災，該工程由湖南永清環(huán)保股份有限公司承建。

　　火災發(fā)生后，赤峰市區(qū)兩級領導及有關部門人員立即趕到現(xiàn)場指揮滅火，赤峰市資源型城市經(jīng)濟轉型開發(fā)試驗區(qū)消防中隊立即組織力量趕到現(xiàn)場進行撲救，赤峰市消防支隊、元寶山區(qū)消防大隊消防人員也相繼趕到現(xiàn)場參與撲救。目前，火情已得到控制，明火已被撲滅，無人員傷亡報告，在建中的脫硫塔已經(jīng)垮塌，火災發(fā)生原因正在進一步調查中。



　　由于火災發(fā)生原因正在進一步調查中，具體信息以官方事故調查報告為準。

　　以下為學習資料，與此次事故無關。

　　脫硫塔著火事故，根源均是防腐材料

　　近幾年隨著環(huán)保意識的加強及環(huán)保法規(guī)的完善，各企業(yè)紛紛增加脫硫工藝，脫硫塔的建設項目逐年增多，在對脫硫塔的防腐過程中由于施工不當引起的火災事故時有報道，網(wǎng)上搜索“脫硫塔著火”關鍵詞時一條條新聞一張張圖片讓人觸目驚心，如果有心人仔細研讀這些事故追查原因，大家不難發(fā)現(xiàn)絕大多數(shù)事故均是：防腐材料著火。

　　目前人們常用的玻璃鱗片膠泥，主要由60%左右901乙烯基樹脂、酮類固化劑、20%左右玻璃鱗片、15%滑石粉等填料、2%苯乙烯稀釋劑組成，在施工時為了使涂料具有流動性需加入10%左右苯乙烯作為稀釋劑，苯乙烯因分子量較大，揮發(fā)性較差，在玻璃鱗片的魚鱗結構良好的防滲遮蔽作用下，苯乙烯更難揮發(fā)，因此在玻璃鱗片膠泥施工完畢后較長時間內涂層中依然存在大量苯乙烯，安全隱患增加;苯乙烯蒸汽密度大于空氣，當苯乙烯揮發(fā)后會沉降到施工區(qū)域底部，隨著時間的延長，底部苯乙烯的濃度越來越高甚至會達到其爆炸極限。

　　玻璃鱗片膠泥的耐溫極限大約在180℃左右，當遇到電焊等高溫時，涂層遭到破壞，封閉在涂層內的苯乙烯、有機樹脂等充分與空氣接觸具備了燃燒的條件從而產(chǎn)生燃燒，如玻璃鱗片膠泥的耐溫幅度大幅升高至短暫高溫不破壞，則會因涂層隔絕氧氣而不具備燃燒條件而杜絕或延緩燃燒，但遺憾的是制作玻璃鱗片膠泥的樹脂因結構原因無法實現(xiàn)較大幅度的耐溫提升，且該成膜物自身就是可燃有機物。

　　資料來源：內蒙古化工
