邦定工藝的問世為粉末涂料制造廠家生產金屬閃光粉末樹立了信心，但是，邦定工藝過程中，也出現(xiàn)了不少難題，廈門市三和泰科技有限公司(以下簡稱“三和泰”)專業(yè)提供智能邦定機，解決邦定工藝中的難題。
智能邦定工藝過程溫度的控制
邦定溫度的確定：底粉能粘接顏料粉末時的瞬間溫度，邦定的實際意思是：底粉本來就是熱熔粘結劑，如果整罐的溫度都達到其粘 結溫度時，也就是說溫度一致時，會成整罐的粉末涂料就全粘合成團而結鍋。邦定的工藝過程：只有粉末顆粒與顏料顆粒之間，產生相對運動，發(fā)生自摩擦而升溫，才能使粉末、顏料各顆粒，同層面間的溫度均勻分布;為了保證均勻分散，此時一定要冷凍循環(huán)水降低溫度，防止金屬粉末沒有分散好而粘結，造成亮度不夠，閃爍感不強等現(xiàn)象;分散均勻后，控制冷卻速率來調節(jié)升溫速率，讓邦定釜中的溫度從上至下保持上低下高的溫度差異，使邦定釜中上層分散，中層粘結，下層壓實，待完成邦定后，溫度曲線會發(fā)生重疊，這時須迅速冷卻，快速冷卻的目的是讓粉末涂料從熔粘點速冷，以使被粘結的顏料顆粒牢固。據(jù)了解，目前，亨息爾、三和泰的邦定機溫度控制曲線，是這樣的。三和泰智能邦定工藝舉例：1.500 度以上光澤的高亮度電鍍銀，配方：5:5 環(huán)氧：聚酯，2091:0.45~0.5%，助劑：微量;邦定工藝：選擇“冷邦定”制程，將底粉與 2091 銀粉混合在袋中預混合后，加入邦定釜內，按確認鍵，6-10 分鐘自動排料，檢測：500 度以上。注意點：如底粉粒徑小，2091 量略多點，反之則少點;配方設計時應看底粉、銀粉的比表面積，進行配制。2.212、214 粗閃銀，高含量一般： 4%-8%的銀粉量，閃爍效果就很強，也可粗、細閃銀達配下，以增強對比視覺效果。金屬質感粉末涂料，應以涂層視覺效果決定，而不能認為：銀粉加的越多，邦定效果越好，金屬顏料質感效果。過多用量時，它就是填料，假如那種金屬邦定粉的粗銀要加到 12%以上效果好，那還不如多加百分之幾的填料，做成砂紋底粉，少加銀粉，更安全，更經(jīng)濟;高閃銀的工藝重點在分散好，粘結熔粘溫度段恒定時間為關鍵。
邦定機的智能控制模式
三和泰智能邦定機，采用邦定工藝流程型先導式智能邏輯控制模式：要求配方設計者：按底粉的比表面積與金屬顏料比表面積，依產品要求的表面狀況，進行分析計算出各物料的基礎用量。全部物料在邦定釜中，懸浮在空氣中使涂料中的底粉與顏料按比值分散，在分散過程時，底粉顆粒物及顏料顆粒物之間因相對摩擦運動產生熱能，底粉過早的受熱，影響分散效果，會使顏料量加大。待分散完成后，控制物料溫升斜率至熔粘溫度點，并在此溫度臨界處恒定至工藝時間，這是決定邦定效果的保證。所以控制物料溫升斜率很重要， 在底粉與顏料依各自的比表面積分散分布到產品確認效果狀態(tài)時，邦定釜內的物料到達熔粘點才是理想邦定溫度值;從分散效率講，釜內物料溫度低比溫度高更有利分散。從粘接效果說：控制溫升到熔粘點的斜率，較為準確，且時間長就粘結牢固;溫升斜率過陡，使有機雜化物料(底粉)團聚，產得率低，粘接率低，產品優(yōu)良率低等等，受斜率值的因素：有(各有、無機物料)粉體流動速度 ，懸浮度等等因數(shù)。三和泰智能邦定系統(tǒng)控制采用：溫度傳感器、轉速傳感、扭矩力傳感器、電流傳讀等等通過其制備過程的變化速率、斜率進行邏輯比擬智能分析實現(xiàn)整個工藝制造過程，降低了原來現(xiàn)場操作工人，肉眼視覺，取樣測量，誤判機率，及對操作過程對人的依賴。

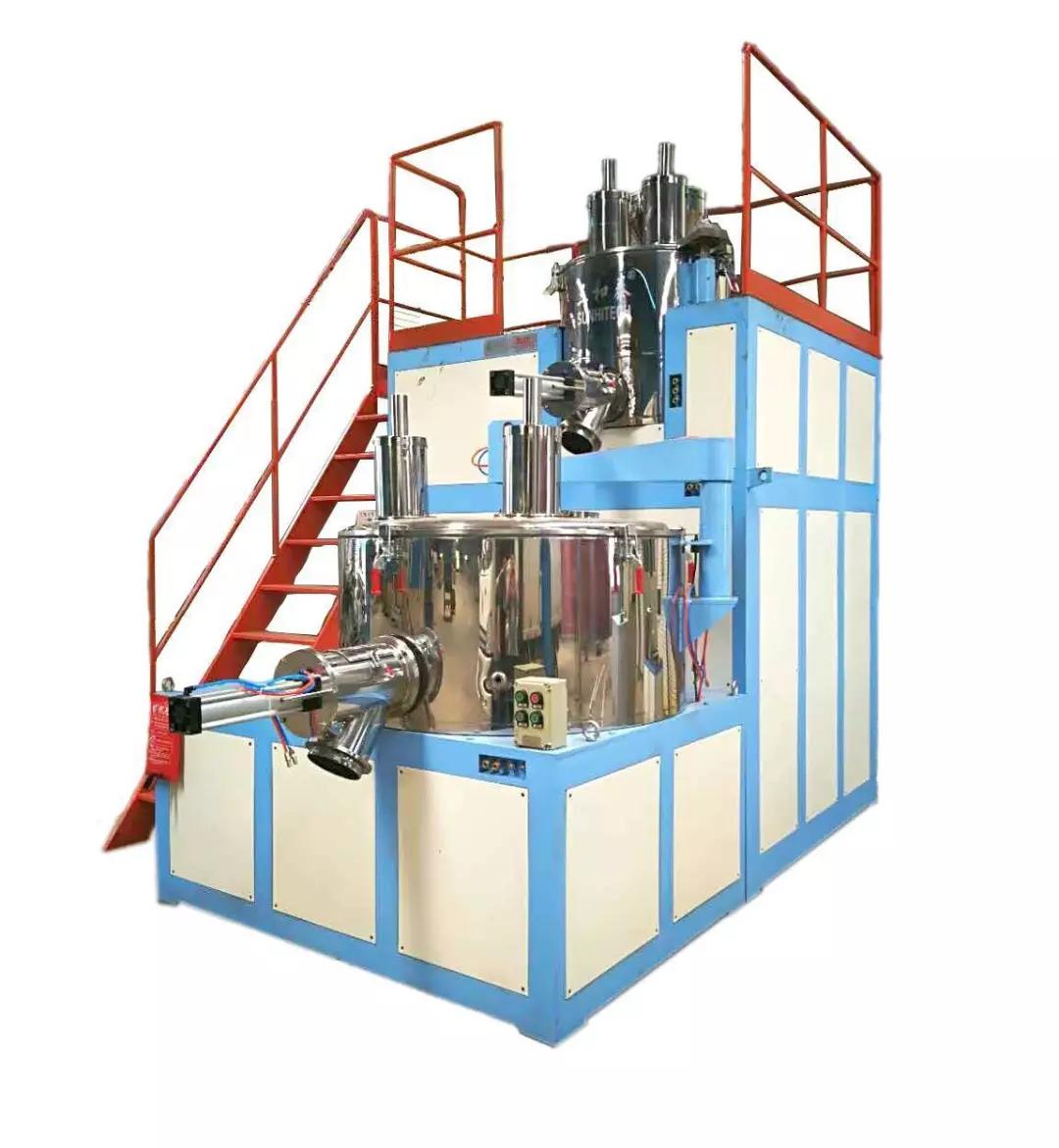

三和泰 2018 智能邦定機
三和泰智能邦定機，具有防塵爆，一鍵式操作，使用安全，均勻牢固的粘接，成品的收得率高等特點，已被業(yè)界一致推崇。據(jù)了解，截止目前，三和泰相關智能邦定機產品已獲發(fā)明專利 2 項，實用新型 6 項;外觀專利 2 項;軟件著作權 5 項;技術查新 1 項，在業(yè)界享有一定的美譽度。
防爆安全、環(huán)保噪聲性：符合國家相關法律、法規(guī)：[GB12476.1-2003]可燃性粉塵環(huán)境用電氣設備;[GB16297-1996]大氣污染物綜合排放標準;[GB12476.1-2003]工業(yè)企業(yè)廠界環(huán)境噪聲排放標準。
三和泰制定[銀粉安全操作規(guī)則及防護措施] 經(jīng)：PICC 中國財保安全險承保。

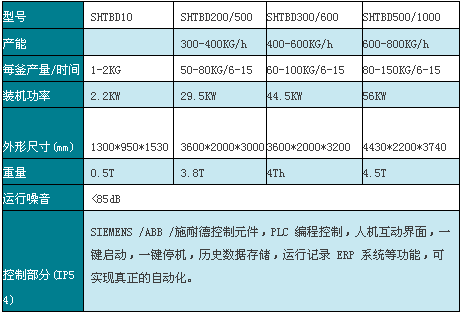

三和泰不同型號智能邦定機參數(shù)

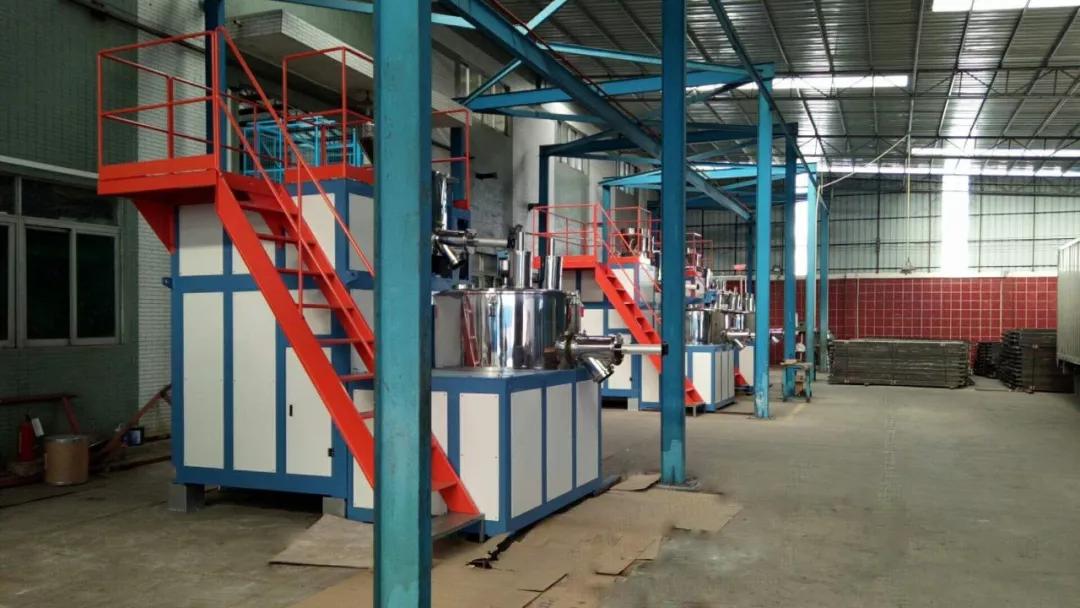

三和泰邦定現(xiàn)場

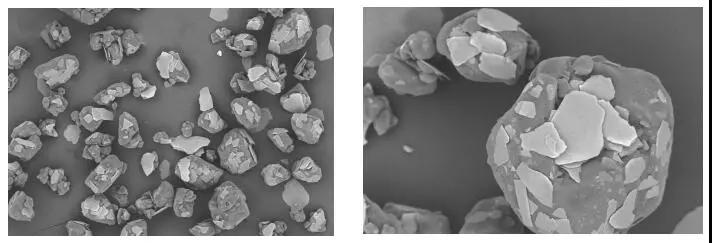

邦定后粉末涂料的效果圖
