總體來(lái)說(shuō)，我國(guó)在新穎重防腐涂料的制造技術(shù)上，不比國(guó)際大公司落后，但在重防腐涂料施工性能和涂裝技術(shù)研究上卻落后很多。特別是在水性富鋅底漆的無(wú)氣噴漆技術(shù)上，國(guó)內(nèi)有的廠家雖成功開(kāi)發(fā)了各種水性富鋅涂料，甚至拿到了國(guó)家獎(jiǎng)勵(lì)，卻因無(wú)氣噴漆噴不出來(lái)，而不能用在重防腐行業(yè)中，造成資源浪費(fèi)。
1 無(wú)氣噴漆法
無(wú)氣噴漆法是水性富鋅涂料最主要噴涂法。
1.1 工作原理
無(wú)氣噴漆法是噴漆機(jī)以壓縮空氣或電力作動(dòng)力驅(qū)動(dòng)液壓泵，將涂料吸收并加壓至一定的壓強(qiáng) (11.0～40.0 mPa)，再通過(guò)高壓軟管、噴槍和特制硬質(zhì)合金噴嘴，高壓漆流離開(kāi)噴嘴時(shí)，速度達(dá)到100 m/s。隨著沖擊空氣和高壓的急劇下降，涂料膨脹而分散霧化，涂覆在鋼材表面。因涂料霧化不用壓縮空氣，所以稱為無(wú)氣噴涂。
1.2 特點(diǎn)
(1)使用范圍廣泛。除了預(yù)涂和修補(bǔ)，采用刷涂外，重防腐涂裝行業(yè)中，均需采用無(wú)氣噴漆機(jī)進(jìn)行涂裝。隨著涂裝技術(shù)的發(fā)展以及各種高性能涂料問(wèn)世，各種不同的無(wú)氣噴漆機(jī)被研制，不僅適用于特殊的防火涂料，還適用于所有重防腐涂料包括水性富鋅涂料;不僅在鋼結(jié)構(gòu)上噴涂，還可在混凝土上噴涂。
(2)涂裝的效率高。鋼結(jié)構(gòu)制造業(yè)一般是流水線作業(yè)，只有無(wú)氣噴涂才能適應(yīng)生產(chǎn)的需要，特別在船舶、橋梁的鋼材預(yù)處理和集裝箱的涂裝，都已采用了無(wú)氣噴漆的自動(dòng)化流水作業(yè)，涂裝效率高。近期，開(kāi)發(fā)的一機(jī)多槍的無(wú)氣噴漆機(jī)，施工效率更高。
(3)涂層質(zhì)量高。無(wú)氣噴漆時(shí)，噴射霧化的涂料中不含空氣、油、水等雜質(zhì)，涂層質(zhì)量好。加上涂料壓力高，滲透性強(qiáng)，在縫隙、棱角處也能形成附著力較好的涂層。
(4)環(huán)保、節(jié)能效益明顯。無(wú)氣噴漆機(jī)可噴涂高固含，VOC 低的涂料，不加或加少量稀釋，一次噴涂即可達(dá)到較高的膜厚;同時(shí)能有效控制膜厚，減少損耗。
1.3 類型的選擇

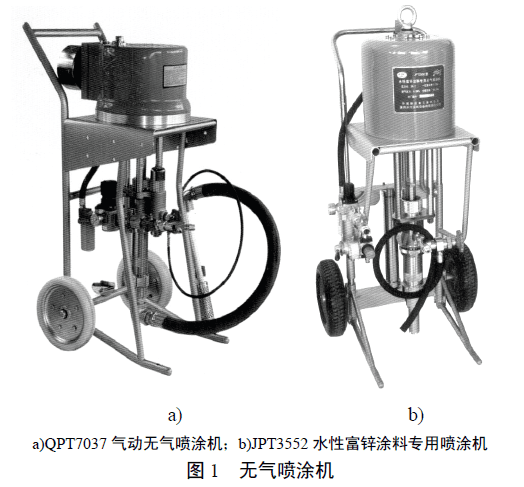

對(duì)于水性富鋅涂料的無(wú)氣噴漆應(yīng)采用獨(dú)特的專用噴漆機(jī)，目前專用機(jī)尚未完全普及。JPT3552 無(wú)氣噴涂機(jī)為重慶機(jī)械廠研發(fā)的專噴水性有機(jī)、無(wú)機(jī)富鋅底漆。國(guó)外生產(chǎn)的水性涂料專用噴漆機(jī)的主要構(gòu)件是用不銹鋼材料。圖1 為兩種型號(hào)無(wú)氣噴涂機(jī)。
專噴水性有機(jī)、無(wú)機(jī)富鋅底漆無(wú)氣噴涂機(jī)JPT3552 具有：(1)采用機(jī)械換向氣動(dòng)馬達(dá)、集成塊式設(shè)計(jì)，適合流水線連續(xù)作業(yè);(2)流量大、行程長(zhǎng)、運(yùn)行頻率慢，磨損小;(3)壓力脈動(dòng)小，涂膜層均勻，涂裝質(zhì)量好;(4)涂料缸內(nèi)壁采用陶瓷材料，涂料不易附著在缸體內(nèi)壁及其他通道;

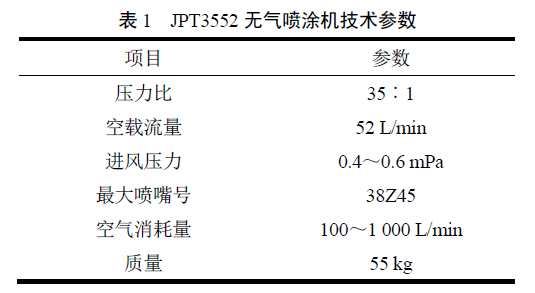

(5)采用升降式直插吸入。表1 列出其技術(shù)參數(shù)。
由于水性富鋅底漆有較高的鋅粉含量，沉淀速度快、易結(jié)塊，損壞無(wú)氣噴漆機(jī)的壓送結(jié)構(gòu)，必須采用富鋅專用無(wú)氣噴漆機(jī)。它的特點(diǎn)是：
(1)高壓泵如加壓活塞與連桿運(yùn)動(dòng)速度慢，降低壓送機(jī)結(jié)構(gòu)磨損;
(2)配備專用的攪拌裝置，邊攪拌邊噴漆;
(3)壓送機(jī)械等都采用特殊的耐磨材料，并配合專用的噴槍、噴嘴和高壓軟管也有較高的耐磨性;
(4)壓縮空氣進(jìn)氣管與涂料輸出管孔徑較大，涂料的輸送量也大;
(5)加壓活塞系統(tǒng)與高壓柱塞系統(tǒng)設(shè)計(jì)成分體式結(jié)構(gòu)便于清洗，保養(yǎng)與更換損件。常用溶劑型富鋅無(wú)氣噴氣機(jī)品種
有：
(1)Graco公司BULLDOG，壓縮比33︰1;
(2)WIWA 公司4403238032，壓縮比32︰1;
(3)長(zhǎng)江機(jī)械廠GPT 9C、GPT 3256C、CP 32560CF，壓縮比32︰1。在溶劑型與水型富鋅漆交替使用時(shí)，須認(rèn)真進(jìn)行無(wú)氣噴漆機(jī)的清洗。清洗時(shí)，應(yīng)該先將泵體的機(jī)濾器和噴嘴的濾芯清洗干凈。還需注意：
(1)當(dāng)噴過(guò)溶劑型涂料的無(wú)氣噴漆機(jī)，須噴涂水性涂料時(shí)，先用涂料的稀釋劑清洗兩次，再用溫?zé)岬淖詠?lái)水(30℃～35℃)清洗后，才可以噴涂水性混合料;
(2)當(dāng)水性混合料更換噴涂溶劑型涂料時(shí)，先用溫?zé)岬淖詠?lái)水(30℃～35℃)清洗，再用涂料的涂料的稀釋劑清洗兩次，才可以噴涂溶劑型涂料。2 提高水性富鋅底漆的施工性能提高水性富鋅底漆的施工性能是涂料廠的責(zé)任。
2.1 施工性能的定義

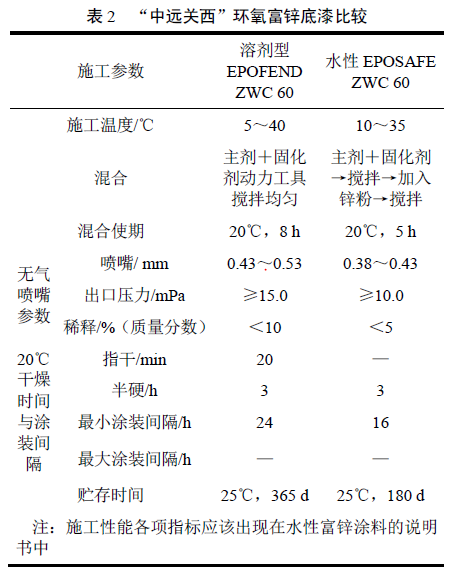

重防腐水性富鋅底漆的施工性能是由富鋅底漆的內(nèi)在品質(zhì)所決定的，它是水性底漆的技術(shù)指標(biāo)之一，是確保產(chǎn)品可靠性的關(guān)鍵，是涂裝工藝設(shè)計(jì)的基礎(chǔ)。施工性能包括：對(duì)表面處理的要求、無(wú)氣噴漆的技術(shù)條件、環(huán)境溫度和濕度、干燥時(shí)間與涂裝間隔、熟化時(shí)間與混合使用期、專用稀釋劑類型和稀釋比、覆蓋率。水性富鋅底漆與溶劑型富鋅底漆在施工性能上有較大的差異，見(jiàn)表2。
2.2 施工性能的環(huán)節(jié)
2.2.1 分類
在中國(guó)市場(chǎng)上，目前使用的水性富鋅涂料有兩大類：水性無(wú)機(jī)富鋅和水性有機(jī)富鋅底漆，其中以水性雙氧富鋅底漆為主。不同類型的水性富鋅底漆有不同的施工性能，鋅粉含量高于80%的水性無(wú)機(jī)富鋅底漆最難進(jìn)行無(wú)氣噴漆。盡量選擇防腐性能優(yōu)異，又有較好施工性能的水性富鋅涂料。
2.2.2 改進(jìn)涂料配方，提高施工性能

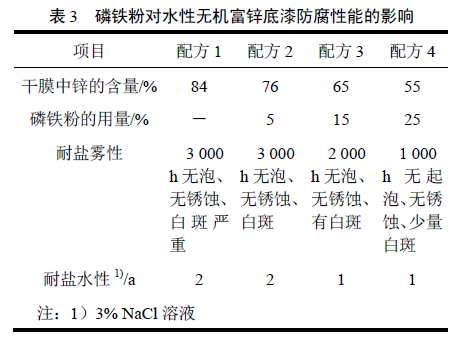

不同廠家生產(chǎn)的水性富鋅底漆因成膜樹(shù)脂、原材料來(lái)源、配方成份、鋅粉含量等各不相同，施工性能也有很大的差異。特別是磷鐵粉的加入能提高水性無(wú)機(jī)富鋅底漆的施工性能。無(wú)氣噴漆時(shí)，加入磷鐵粉的水性富鋅底漆容易，攪拌均勻，噴漆流暢;一次噴漆可達(dá)較高膜厚。并可降低涂層龜裂趨勢(shì);實(shí)驗(yàn)證明，水性富鋅底漆中添加適量的磷鐵粉，可不使用封閉底漆。但必須經(jīng)過(guò)試驗(yàn)，磷鐵粉的加入量一般控制在15%以內(nèi)，以免影響防銹性能。
2.2.3 產(chǎn)品說(shuō)明書的編制
水性富鋅涂料廠應(yīng)要把要把ISO 12944 國(guó)際標(biāo)準(zhǔn)和國(guó)標(biāo)GB 9961-1998 編寫相應(yīng)的說(shuō)明書。每種涂料都有一份涂料說(shuō)明書，除了產(chǎn)品說(shuō)明、各項(xiàng)物理參數(shù)、最主要包括施工說(shuō)明。如產(chǎn)品干燥時(shí)間、混合使用期、涂裝間隔、使用方法、無(wú)氣噴漆的技術(shù)參數(shù)，這些是涂裝設(shè)計(jì)的基礎(chǔ)，是保證涂層質(zhì)量的關(guān)鍵。
2.2.4 派遣涂裝技術(shù)服務(wù)人員
涂裝技術(shù)服務(wù)人員到施工現(xiàn)場(chǎng)，這是涂料產(chǎn)品增值的主要內(nèi)容。國(guó)際品牌公司、國(guó)內(nèi)的“三峽”“魚(yú)童”等公司都配有技術(shù)服務(wù)部和專職人員，具備 NaCe、FroSo、涂裝檢驗(yàn)員證書或相關(guān)行業(yè)的涂裝工程師證書。專職人員不僅要熟悉本公司涂料產(chǎn)品，而且要熟悉涂裝工藝的每個(gè)環(huán)節(jié);配合涂裝總承包進(jìn)行涂裝設(shè)計(jì)、指導(dǎo)施工人員進(jìn)行現(xiàn)場(chǎng)操作、不讓不合格產(chǎn)品交付和轉(zhuǎn)序、實(shí)施系列涂裝管理。如耗漆量、膜厚、涂裝工藝條件等方面管理，溝通設(shè)計(jì)、業(yè)主、總包、涂裝分包、監(jiān)理的關(guān)系。在一般情況下，技術(shù)服務(wù)部的費(fèi)用開(kāi)支約占成本的12%，是節(jié)能環(huán)保的關(guān)鍵。
3 水性富鋅底漆施工的關(guān)鍵技術(shù)
3.1 水性富鋅涂料對(duì)鋼材表面處理的要求
鋼材表面處理 質(zhì)量的好壞，對(duì)底漆漆膜質(zhì)量的影響程度要達(dá)到50%。水性涂料對(duì)表面處理的要求比溶劑型涂料要高。

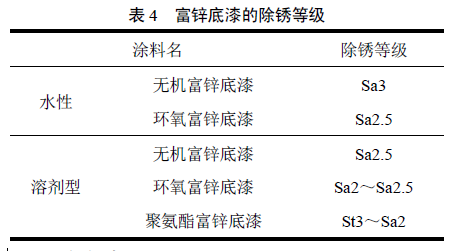

3.1.1 除銹等級(jí)
3.1.2 粗糙度

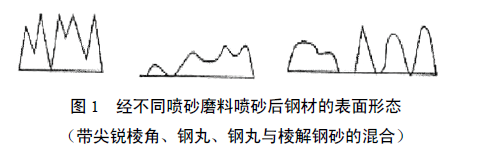

水性富鋅涂料對(duì)機(jī)械除銹后的粗糙度值要求較高，特別是水性無(wú)機(jī)富鋅底漆Rz≈50～75 μm;在磨料的選擇和配合度上，應(yīng)適當(dāng)增加棱角鋼砂的份額，使粗糙度的形狀成尖銳狀(圖1)，以增加水性富鋅底漆與鋼材的附著力。
3.1.3 清潔度
待涂鋼材表面必須干燥、無(wú)灰塵和其他污染。無(wú)論水性無(wú)機(jī)富鋅底漆還是水性環(huán)氧富鋅底漆，處理后的鋼材表面都不允許有油污存在。在筆者是的工作實(shí)際中，多次碰到因鋼丸帶油污而使水性富鋅底漆脫落的嚴(yán)重事件。
3.2 鋼結(jié)構(gòu)表面的缺陷處理及預(yù)涂裝
針對(duì)水性富鋅涂料具有尖銳邊緣高收縮性的特性，對(duì)于鋼構(gòu)件表面的切割、電焊縫等尖銳邊緣實(shí)現(xiàn)仔細(xì)摸出圓角;對(duì)于點(diǎn)焊、鉚釘接縫、跳焊部位尖銳邊角等，均需采取預(yù)涂措施：(1)自由邊——鋼材自由邊上的尖角毛刺，用砂輪打磨至r=2 mm 的圓角;(2)切割邊——切割邊的峰谷差超過(guò)1 mm 時(shí)，打磨到1 mm 以下，堅(jiān)硬的熔渣表面要進(jìn)行打磨處理;(3)咬邊——焊縫上深為0.8 mm以上的咬口，進(jìn)行補(bǔ)焊處理;(4)飛濺——焊接產(chǎn)生的飛濺要打磨光順;(5)剝落——鋼材表面的剝落，用砂輪修整;(6)凹坑——深度在0.8 mm 以上的要補(bǔ)焊處理;(7)焊縫——焊縫接頭，以及表面有2 mm 以上的突出或有鋒利突出時(shí)，砂輪打磨光順;(8)切割面——盡管光順，但是由于非常堅(jiān)硬不利于噴砂，要先打磨掉表層。重防腐涂料的涂裝工藝，預(yù)涂是關(guān)鍵和瓶頸，一般在表面缺陷處理后，馬上進(jìn)入預(yù)涂裝階段。圖2為“振華”港機(jī)在鋼梁內(nèi)部的預(yù)涂裝，使用的是美國(guó)TENEC 環(huán)氧厚膜型水性涂料。水性涂料施工中，所有構(gòu)件的接頭等都應(yīng)緊閉，以免水分進(jìn)入。預(yù)涂工作應(yīng)十分仔細(xì)與到位，這方面教訓(xùn)十分深刻

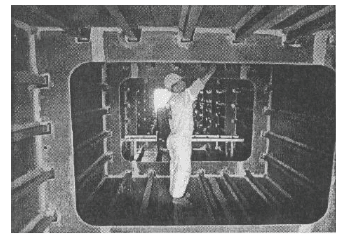

圖2 “振華”港機(jī)鋼梁內(nèi)部的預(yù)涂裝
3.3 無(wú)氯噴漆的技術(shù)要點(diǎn)
3.3.1 噴漆壓力的控制
水性環(huán)氧富鋅的噴漆壓力明顯小于溶劑型環(huán)氧富鋅底漆，而一般狀況下，水性無(wú)機(jī)富鋅底漆的噴漆壓力要小于水性環(huán)氧富鋅底漆。以鋅粉含量在80%的水性無(wú)機(jī)富鋅為例，噴漆壓力應(yīng)為11.0 mPa，采用重慶長(zhǎng)江機(jī)械廠GPT 9C 無(wú)氣噴漆機(jī)，進(jìn)風(fēng)壓力應(yīng)控制在0.35 mPa。噴漆壓力若超過(guò)15.0 mPa，底漆鋅粉會(huì)堵塞噴嘴，無(wú)法繼續(xù)噴涂施工。在國(guó)際品牌的涂料說(shuō)明書中都有水性富鋅涂料的噴漆壓力要求，國(guó)內(nèi)只有上海門普萊新材料有限公司的水性無(wú)機(jī)富鋅底漆的說(shuō)明書上有噴漆壓力的要求。
3.3.2 噴漆的選擇與及時(shí)調(diào)換

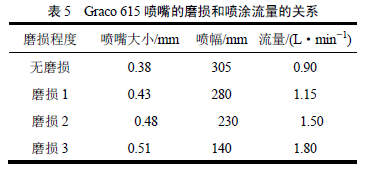

根據(jù)水性富鋅底漆的規(guī)定膜厚和待涂鋼結(jié)構(gòu)的形狀，選擇合適孔徑大小和噴嘴，這是保證涂層質(zhì)量和耗漆量的關(guān)鍵。由于材質(zhì)上的差異，噴嘴推薦采用國(guó)外廠家(如Graco、WIWA、Wagner 等公司)的產(chǎn)品，若采用重慶長(zhǎng)江機(jī)械廠生產(chǎn)的，一定要選用富鋅底漆Z 型專用噴嘴。在施工中，并隨時(shí)注意孔徑和噴嘴的變化。噴水性富鋅底漆的噴嘴磨損嚴(yán)重，噴孔變大變圓，流量增大，不僅會(huì)嚴(yán)重影響漆膜的外觀質(zhì)量及膜厚質(zhì)量而且成倍增加耗漆量。表5列出噴嘴的磨損和噴涂流量的關(guān)系。
圖2 “振華”港機(jī)鋼梁內(nèi)部的預(yù)涂裝
3.3 無(wú)氯噴漆的技術(shù)要點(diǎn)
3.3.1 噴漆壓力的控制
水性環(huán)氧富鋅的噴漆壓力明顯小于溶劑型環(huán)氧富鋅底漆，而一般狀況下，水性無(wú)機(jī)富鋅底漆的噴漆壓力要小于水性環(huán)氧富鋅底漆。以鋅粉含量在80%的水性無(wú)機(jī)富鋅為例，噴漆壓力應(yīng)為11.0 mPa，采用重慶長(zhǎng)江機(jī)械廠GPT 9C 無(wú)氣噴漆機(jī)，進(jìn)風(fēng)壓力應(yīng)控制在0.35 mPa。噴漆壓力若超過(guò)15.0 mPa，底漆鋅粉會(huì)堵塞噴嘴，無(wú)法繼續(xù)噴涂施工。在國(guó)際品牌的涂料說(shuō)明書中都有水性富鋅涂料的噴漆壓力要求，國(guó)內(nèi)只有上海門普萊新材料有限公司的水性無(wú)機(jī)富鋅底漆的說(shuō)明書上有噴漆壓力的要求。
3.3.2 噴漆的選擇與及時(shí)調(diào)換
根據(jù)水性富鋅底漆的規(guī)定膜厚和待涂鋼結(jié)構(gòu)的形狀，選擇合適孔徑大小和噴嘴，這是保證涂層質(zhì)量和耗漆量的關(guān)鍵。由于材質(zhì)上的差異，噴嘴推薦采用國(guó)外廠家(如Graco、WIWA、Wagner 等公司)的產(chǎn)品，若采用重慶長(zhǎng)江機(jī)械廠生產(chǎn)的，一定要選用富鋅底漆Z 型專用噴嘴。在施工中，并隨時(shí)注意孔徑和噴嘴的變化。噴水性富鋅底漆的噴嘴磨損嚴(yán)重，噴孔變大變圓，流量增大，不僅會(huì)嚴(yán)重影響漆膜的外觀質(zhì)量及膜厚質(zhì)量而且成倍增加耗漆量。表5列出噴嘴的磨損和噴涂流量的關(guān)系。
