關(guān)鍵詞
1、增強(qiáng)涂層致密性;
2、增強(qiáng)金屬表面跟涂層之間的致密性;
3、明顯改善抗鹽霧性能。
一、STARFINE 10(氰尿酸鋅)
特點(diǎn)：
1、 只能通過添加在涂料里面才能實(shí)現(xiàn)它的附著力效果;
2、 亞微米顆粒;
3、 不含鉛和鉻;
4、 水性、油性和粉末涂料里面分散性好;
5、 高耐熱性(350攝氏度以上)。
用途：
1、 防銹涂料添加劑;
2、 各種金屬表層涂料添加劑。

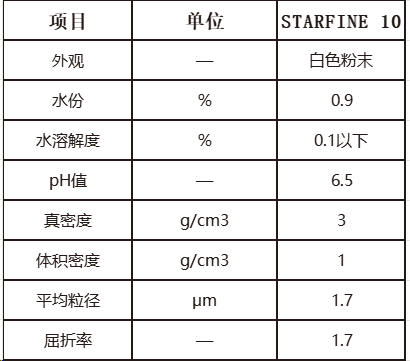

技術(shù)指標(biāo)：
涂層氣泡抑制表現(xiàn)：
添加F-10
添加磷酸鋅
廠家附著力(鹽霧測(cè)試)表現(xiàn)：
粉末涂料應(yīng)用測(cè)試：
01
附著力測(cè)試：
時(shí)間：2020.11.8-2020.12.3
工件：熱鍍鋅，1號(hào)工件表面用砂紙輕微打磨處理，主要是清除工件表面毛刺和油污;2號(hào)工件直接用自來水清洗用毛巾擦干凈水珠;3號(hào)工件未添加F10;
測(cè)試方式：美工刀片2mm劃格測(cè)試
測(cè)試過程：
耐濕熱測(cè)試：濕度100%，溫度50℃
7天*24h：2mm劃格，局部交叉點(diǎn)有輕微脫落現(xiàn)象，未出現(xiàn)整體和大面積脫落或剝離;
14天*24h: 2mm劃格，脫落和剝離較嚴(yán)重，不能符合客戶后期需求;
結(jié)語：熱鍍鋅工件表面凹凸不平，毛刺油污較多，建議在涂裝前對(duì)工件表面進(jìn)行除油，對(duì)工件表面毛刺微打磨處理，以至于涂裝后可以獲得好的涂層表面和良好的涂層附著力
3號(hào)工件
02
中性鹽霧測(cè)試
日期：2021年06月08日
目的：測(cè)試評(píng)估客戶提供樣板的耐中性鹽霧能力
1000小時(shí)
1500小時(shí)
2000小時(shí)
3000小時(shí)
結(jié)論：測(cè)試三片客戶提供的樣板。中性鹽霧前2000小時(shí)外觀基本沒變化。在3000小時(shí)檢查時(shí)，涂層已開始脫落。
廠家提示：重新調(diào)整超級(jí)防腐配方，添加比例1%到2%，在充分分散的情形下，中性抗鹽霧能力有進(jìn)一步提升空間。
二、STARFINE FR產(chǎn)品介紹:
STARFINE FR是在F10基礎(chǔ)上升級(jí)研發(fā)出來的第二代附著力促進(jìn)劑產(chǎn)品，同樣的價(jià)格，同樣的性能，添加比例是F10的20%之內(nèi)。
實(shí)驗(yàn)表明：即使添加微量0.3wt%的FR，也能提升產(chǎn)品附著力。
應(yīng)用場(chǎng)景：
粉末涂料
高周波基板
構(gòu)造膠粘劑
STARFINE® FR應(yīng)用價(jià)值
技術(shù)指標(biāo)
1)：干燥溫度110攝氏度;
2)：用純水做成5%漿料時(shí)的PH值;
3)：激光測(cè)量
也適用于納米級(jí)薄膜層：容易分散、處理良好
分散狀態(tài)
分散媒20%濃度
粒度分布
粒徑Particle size
三、MC-10產(chǎn)品介紹:
● 通過燃燒產(chǎn)生惰性分解產(chǎn)物，用氮?dú)庀♂屟鯕鉂舛葋懋a(chǎn)生阻燃作用
MC generates inert decomposition products by combustion,
and it exerts flame retardant by diluting the oxygen concentration with nitrogen gas.
● 具有石墨結(jié)構(gòu)，可以作為潤(rùn)濕劑使用
MC takes a graphite structure, so it also works as solid lubricant for grease.
用途：
1、樹脂、潤(rùn)滑劑等產(chǎn)品的阻燃劑，如PA (6.66)，PET、PBT、TPU、EVA、環(huán)氧樹脂等
2、在銅表面環(huán)氧體系當(dāng)中，MC-10對(duì)于提升涂層致密性、涂層與銅表面之間的致密性，體現(xiàn)出卓越的性能。
深圳市馨?？萍甲鳛槿债a(chǎn)化學(xué)在中國(guó)粉末涂料行業(yè)獨(dú)家代理，輻射中國(guó)整個(gè)涂料行業(yè)，愿意為整個(gè)涂料行業(yè)在“追求高性能，拒絕內(nèi)卷”之路上，發(fā)揮自己應(yīng)有的作用。
